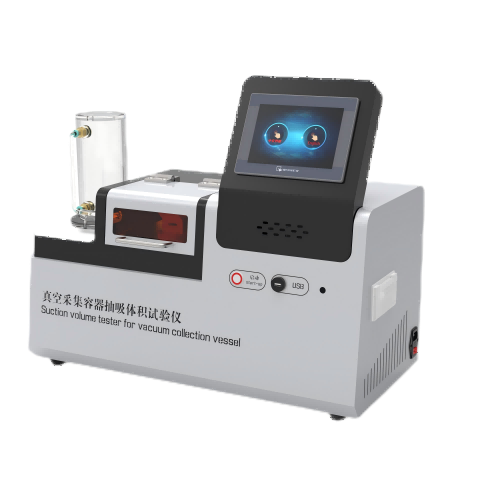

一、技術原理與功能

‌負壓測試原理‌：通過精密壓力控製係統在采血管內形成負壓，模擬真空環境，使水從儲水器吸入采血管，通過重量差計算抽吸體積‌。

‌高海拔模擬‌：部分型號可調節氣壓（-90kPa～0），模擬不同海拔（如0-5000米）的低壓環境，測試容器的適應性‌。

‌自動化控製‌：采用PLC係統、7寸觸摸屏操作，支持中英文切換，自動完成壓力調節、數據采集及報告生成‌。

二、核心配置與技術參數

三、執行標準及設備介紹和試驗流程

符合標準

符合YY/T 0314-2021標準中相關條款設計製造

原理

1、實驗室用水，符合GB/T 6682。

2、天平：300g/0.001g經校準的電子天平，精確至小數點後三位，即0.001 g（選配）。

3、架子，在稱重期間保持采集容器直立且處於正確方位。

4、儲水器，出水口位於其底座，以便與管路連接。

5、管路，可由采集針刺入，一端連接止流夾，另一端則接入儲水器。

6、采集針，按供試采集容器製造商推薦使用。

7、持針器，按供試采集容器製造商推薦使用。

試驗條件

1、試驗應在101 kPa 和20 ℃士2的環境條件下進行，如使用其他環境條件，應進行適當的校正。

2、如果環境大氣壓強不是在101 kPa下進行，推薦采用附錄G 對環境大氣進行校正。

試驗步驟

1、將儲水器與管路相連，擰緊管路一端的止流夾。

2、將水加入儲水器。

3、通過止流夾放水，便其充裝管路。

4、如果采集針和持針器沒有組裝，則按照製造商的產品使用說明書裝配。

5、將采集容器置於天平上，稱皮重(置零)。

6、通過管路壁插入采集針/持針器組件的靜脈針頭，直至針完整地進入管路內腔。

7、按照供應商的產品使用說明書要求，將供試采集容器連接到采集針/持針器組件。

8、讓采集容器至少充裝1 min，或水不再流入為止。

9、將受試采集容器置於上述已稱取過皮重(置零)的天平上，讀取其重量值(單位：g)。

10、計算抽吸體積，1g 水的體積為1 mL。

四、注意事項

‌環境校正‌：非標準氣壓（101 kPa）或溫度（20℃±2℃）需按標準附錄校正數據‌；

‌介質要求‌：使用符合GB/T 6682的三級水，避免溫度波動影響密度‌；

‌維護‌：定期校準傳感器，確保氣源穩定性‌。

此設備是醫療、製藥行業質量控製的關鍵工具，確保真空采血管在平原或高原環境下均能穩定工作‌

五、配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;

電子天平（規格300g，精度0.001g）1個（選配）;
