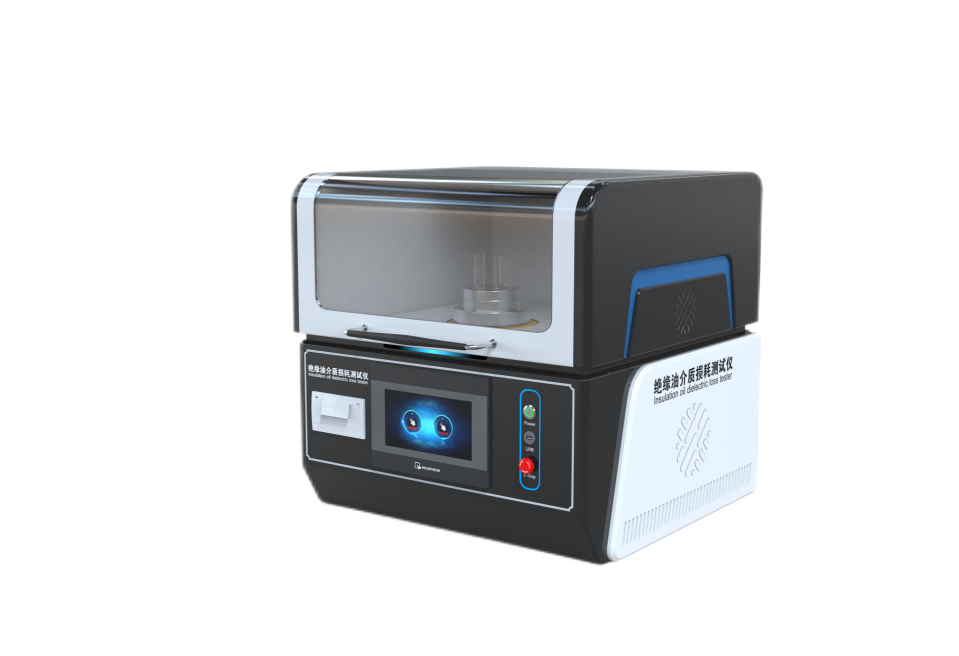

是用於絕緣油等液體絕緣介質的介質損耗角及體積電阻率的高精密儀器。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前為的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控製方便等優點

技術參數

控製係統:PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

測 量 範 圍： 電容量       5pF～200pF

 相對電容率   1.000～30.000

介質損耗因數 0.00001～100

直流電阻率   2.5 MΩm～20 TΩm

測 量 精 度： 電容量       ±(1%讀數+0.5pF)

 相對電容率   ±1%讀數

介質損耗因數 ±(1%讀數+0.0001)

直流電阻率   ±10%讀數

分  辨   率： 電容量       0.01pF

相對電容率   0.001

介質損耗因數 0.00001

測  溫 範 圍： 0～125℃

溫度測量誤差： ±0.5℃

交流實驗電壓： 500～2200V  連續可調，頻率50Hz

直流試驗電壓： 0～500V     連續可調

功    　  耗： 100W

外  型 尺 寸：  420mm*380mm*385mm

總   重   量：   21Kg

儀器優點

1、自動化程度高，溫升、介質損耗測量、電阻率測量可一次性完成；

2、油杯采用符合GB/T5654-2007的三電極結構，電極間距離為2mm，可以消除雜散電容和漏電對介質損耗測試結果的影響；

3、儀器采用中頻感應加熱，PID控溫算法。 這種加熱方式具有油杯與加熱體非接觸、加熱均勻、速度快、控製方便等優點，使溫度嚴格控製在預設的溫度誤差範圍內。

4、采用DSP和FFT技術，確保數據穩定、準確、可靠。

5、內標電容器為SF6充氣三點極電容器。 該電容器的介質損耗和電容量不受環境溫度和濕度的影響，使儀器在長期使用後仍能保證精度。

6、大屏幕彩色觸摸屏，中文操作菜單，方便與人溝通，操作簡單明了，一目了然。

7、有開蓋切斷高壓、油杯高低壓電極短路等溫馨提示，確保操作人員的人身和設備的正常運行。

8、自帶實時時鍾，可將測試日期和時間與測試結果一起保存、顯示和打印； 設備可顯示環境溫度，實時檢測測試環境。

9、自動存儲測量數據，絕緣油介質損耗測試儀可存儲100組測量數據。

10、空電極杯校準功能。 絕緣油介質損耗測試儀測量空電極杯的電容和介質損耗因數，以判斷空電極杯的清潔和裝配狀態。絕緣油介質損耗測試儀自動保存校準數據，方便準確計算相對介電常數和直流電阻率。
