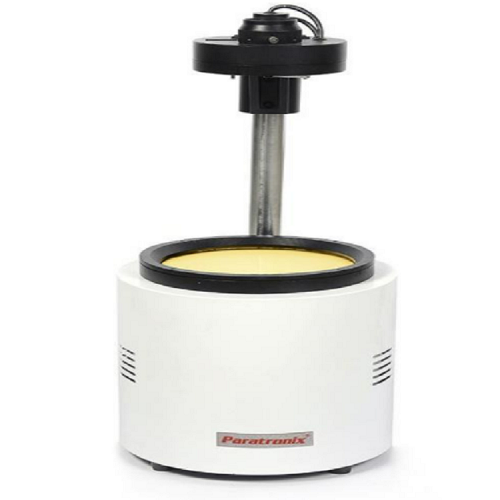

奶瓶內應力測試儀  奶瓶瓶罐內應力測試儀  玻璃瓶內應力測試、藥用玻璃瓶測試內應力、定量偏光應力儀、輸液瓶內應力測試、玻璃瓶退火程度檢測儀

執行標準：

美國ASTM C148-00«玻璃瓶罐內應力檢驗方法》

GB/T 4545- 1984«玻璃瓶罐內應力檢驗方法》

GB/T 4545 -2007«玻璃瓶罐內應力檢驗方法》

GB/T12415 -2015《藥用玻璃容器內應力檢驗方法》

B/T4545 《玻璃瓶罐內應力檢驗方法》、

GB/T12415《藥用玻璃容器內應力檢驗方法》

YBB00162003-2015《內應力測定法》。

偏光應力儀適合製藥企業、輸液瓶廠家，西林瓶廠家，安瓿瓶廠家酒類生產企業、塑料製品廠等玻璃產品生產使用廠家檢測玻璃瓶罐等的內應力大小，作為產品質量控製的檢測儀器，另外科研機構實驗室，質檢機構等也可以用來檢測玻璃製品及其它光學鏡片的應力值。

產品應用

   偏光應力儀主要應用於各類藥品生產企業，安瓿瓶生產企業，藥品檢測機構，質量機構等單位。

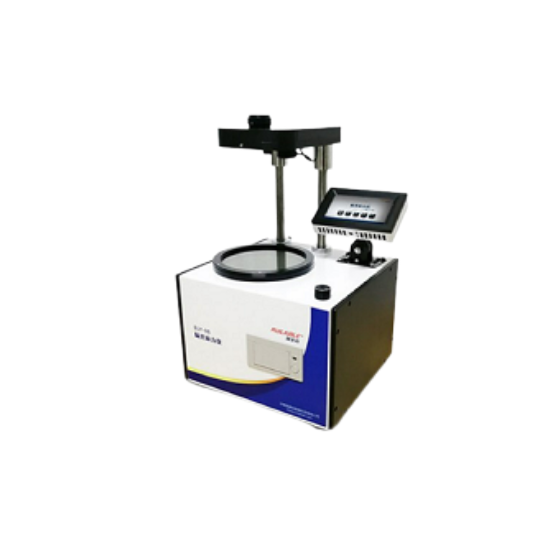

技術特征

全彩色液晶顯示，觸摸屏操作，方便快捷，簡單直觀；

定性、定量兩種試驗模式，可以進行多種檢測試驗；

儀器直接輸出測試結果，不用認為計算；

150mm大光域，可以測試各種大小瓶子，尤其適合測試醫療輸液瓶、西林瓶、安瓿瓶等；

測試原理

偏光應力儀利用偏振光幹涉原理檢查玻璃內應力，儀器主要通過晶體雙折射效應來實現偏振光的疊加，從而將玻璃瓶身上麵的有殘餘應力部分區分出來。儀器配有靈敏色片，並應用1／4波片補償法進行定量測試，因此本儀器不僅可以根據偏振場中的幹涉色序，定性或半定量的測量玻璃的殘餘內應力，還可以準確測量出玻璃內應力的定量數值

主要參數

1範圍

1．1本標準規定了測定與玻璃瓶罐退火狀態有關的相應光程差的試驗方法。以下兩種方法可選擇

使用。

方法A：用偏光儀與一套標準片對比測量。

方法B：用偏光儀直接測量。

1．2方法A適用於測定光程差小於150 rim的試樣，方法B適用於測定光程差小於565 nm的試樣。

注：用這些方法測得的表觀應力主要取決於：(1)玻璃中應力大小和分布；(2)玻璃的厚度(鍘定點的光程)；(3)玻璃

的成分。對於普通的鈉鈣矽瓶罐玻璃，成分的影響微小，可以忽略不計。

1．3在測定玻璃瓶罐底部應力時，玻璃的厚度影響可以用式(1)折算。

TR—TA(4．0S／t)………………………………………(1)

式中：

孔一真實應力級別；

n一表觀應力級別；

f——底部厚度，單位為毫米。

往：該厚度應該在表觀光程差的位置上測量。

1．4這兩種試驗方法適用於評價玻璃瓶罐的退火質量，控製玻璃瓶罐或類似玻璃成分組成的其他產品

的質量。

2試樣

2，1試樣應未經其他試驗的玻璃瓶罐。

2．2試樣需預先在實驗室內放置30 rain以上。

2．3不得用手直接接觸樣品，檢驗時應戴手套。

方法A：偏光儀與一套參考標準片對比測量法

3偏光儀

3．1視域各處的偏振度不小於99％。

3，2視域至少比被測瓶罐大51 l'Nm。起偏鏡與分析鏡的距離應滿足通過瓶口觀察瓶底的檢驗。

3．3附有光程差為565 tim的靈敏色片，其在觀察視域中程差的變化應小於5 nm，它的慢軸與偏振麵

成45。，這樣在觀察視域裏能產生紫紅色的背景。樣品測定處的亮度至少是300 cd／m2。

注：色片程差在510 nm和580ilm之間方能辨別顏色，理想是565 nm。

4標準片

使用一套不少於5片、且已知內應力的標準玻璃圓片，此標準片應覆蓋玻璃瓶罐生產的退火範圍，

圓片的直徑大於76

mm、小於102 mm，每片都具有規定的殘餘應力，離開邊緣6．4 mm處的光程差的一

致性應不小於21．8

nm，不大於23．8 nm。GB／V 4545—2007

5試驗步驟

5．1

圓柱形無色玻璃瓶罐底部的檢驗

通過瓶口觀察瓶罐的底部，並旋轉瓶罐，尋找瓶底應力處，將瓶底根部的應力色圖與一個

一個疊加起來的標準片進行比較(標準片與起偏鏡平行)，觀察瓶底應力是否小於一片、大於一片小

於二片或大於二片小於三片等等，要獲得瓶底的應力色圖與標準參數完全一致的可能性很小。然後按

照下列規則記錄應力級數：當瓶底的應力色圖大於N片而小於N+1片時，它的應力級數是N+1。

試樣的表觀應力級數比實際觀察的應力級數大(見表1)。

表1

表觀應力

1

2

3

4

5

6

7

級數

標準程差

N≤1

1<N≤2

2<Ⅳ≤3

3<N≤4

4<N≤5

5<Ⅳ≤6

用直測法

片數N

測定

5．2方形、橢圓形和不規則形狀玻璃瓶罐的檢驗

用偏光儀檢驗瓶罐彎曲和拐角處的應力數。按照5．1的方法記錄應力級數。

5．3玻璃瓶罐側壁的檢驗

將玻璃瓶罐側壁任一部位的應力顏色與標準參照片的顏色比較，按照5．1的方法記錄應

力級數。

5．4有色玻璃瓶罐的檢驗

移去靈敏色片，用偏光儀直接測量。旋轉瓶罐尋找瓶底根部的應力顏色的區域。然後通過瓶

口觀察瓶底，選擇瓶底小光程差的暗區域作為參照點，此點通常在瓶底的中心。然後將靈敏色片置

人，把標準應力片放在瓶底的參照區域下，即標準應力片直接在瓶底中心的參照區域下。參照區域的程

差顏色與瓶底邊緣的光程差顏色進行比較，如果這顏色大於參照區域的顏色就用兩片或更多的標

準應力片疊加起來進行比較，直到二者的顏色接近為止。按照5．1的方法劃分退火應力的等級。

6檢驗報告

檢驗報告應包括每隻瓶罐的退火級別(真實的或表觀的)。

方法B：偏光儀直接測量法

7偏光儀

7．1視域各處的偏振度不小於99％。

7．2視域至少比被測瓶罐大51 mm。起偏鏡與分析鏡的距離應滿足通過瓶口觀察瓶底的檢驗。

7．3將一塊具有光程差為141 nm土14 nm的四分之一波片插入樣品和檢偏鏡之間，波片的慢軸隨起

偏鏡的偏振平麵而調整。偏振視域對樣品的亮度至少是300 cd／m2。

注：由於四分之一渡片偏離141 nm的標稱值，或應力的測定方向偏離與偏振片成45。的理想方位將會影響光程差

的測定值。

四分之一波片偏離14 nnl和應力方向偏離10。，產生的誤差不大於8 nm。

7．4檢偏鏡應裝成能分別繞起偏鏡和四分之一波片旋轉，並能測定其旋轉角。

8試驗步驟

8．1

圓柱形無色玻璃瓶罐底部的檢驗

先旋轉檢偏鏡，使起偏鏡的偏振麵垂直於檢偏鏡的偏振麵，此時是零位，視域呈黑色，把瓶罐放入帶

2GB／T 4545--2007

有靈敏色片的觀測視域中進行測定。旋轉瓶罐，尋找瓶底內根部的光程差的顏色。然後移去靈敏

色片，通過瓶口觀察瓶底。在瓶底中心將出現暗色的消光十字，十字之聞具有明亮的區域，如果瓶罐的

光程差較低，十字就模糊不清。如果在觀察處推入靈敏色片或將瓶罐放在具有靈敏色片的偏光儀裏觀

察，十字將出現紫紅色而不是黑色。旋轉檢偏鏡，使十字分離成兩條暗色圓弧，且直徑相等方向相反，朝

著瓶底根部的方向移動。隨著兩條圓弧向外移動，在圓弧的凹側便出現藍灰色，在凸側便出現褐色，當

測定瓶罐某一選定點的光程差時，旋轉檢偏鏡，直到在選定點上藍灰色剛好被褐色取代為止。旋轉瓶罐

的中心軸，確定此點是否為光程差，如果不是，進一步旋轉檢偏鏡，使光程差處的藍灰色剛好被

褐色取代為止
