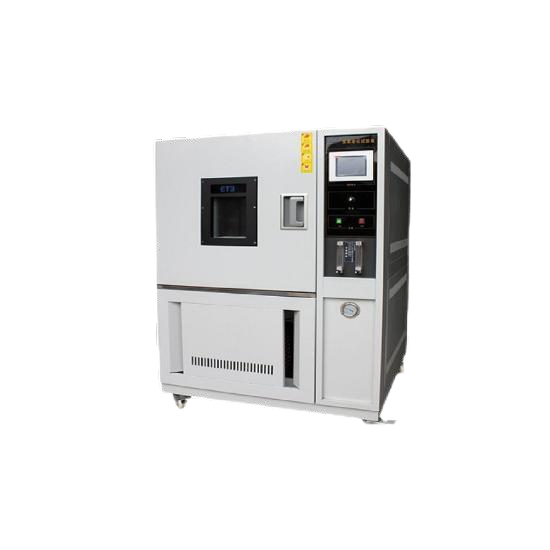

臭氧老化試驗箱

　　臭氧老化箱模擬和強化大氣中的臭氧條件，研究臭氧對織物色牢度的作用規律，快速和評價織物抗臭氧色牢度性能的方法。

　　符合GB/T 11039.3-2005(ISO 105-G03)標準中需求。

　　臭氧試驗箱由臭氧控製係統、溫度控製係統、濕度控製係統組成:臭氧控製係統由臭氧發生器、臭氧傳感器、臭氧控製器組成，維持腔體臭氧濃度恒定;溫度控製係統為實驗倉提供穩定的溫度20℃~40℃，通過電熱絲加熱實現加熱。有熱電偶實時測量調節;濕度控製係統溫度控製係統為實驗倉提供穩定的濕度，通過通入蒸汽實現加濕。配備幹濕球濕度計實時測量調節。

　　試驗時，同時模擬出一定的溫度、濕度、臭氧環境，觀察紡織品在其中的顏色變化。通過對比進行色牢度評級。

　　機械設計要求

　　1、整體要求

　　符合GB/T 11039.3-2005(ISO 105-G03)標準對整機功能的要求;

　　儀器由儀器支架、試驗腔、控製腔體、水箱、及驅動電機，排風扇，臭氧發生器組成。

　　 2、結構要求

　　試驗腔1.試驗腔體是由不鏽鋼材料製造，除器件通道外嚴格密封，尺寸參考測繪。試驗腔需要有很好的保溫性能，腔壁需填充保溫棉。試驗腔地板設計需要能夠迅速排淨凝結的水珠。

　　2.試驗腔被隔板分成半連接前後兩部分，隔板位於偏後方從上至下約占高度的四分之三。具體尺寸參考測繪。

　　3.試驗腔體前麵可開閉門，門上安裝由雙層玻璃構成的觀察窗，尺寸參考測繪。兩層玻璃之間安裝照明燈。

　　4.前腔體內安置試樣支架，支架形狀為一根支柱支起的鏤空圓盤，尺寸參考測繪。支架通過軸承連接驅動電機，電機安裝於試驗腔外麵下方。電機驅動試樣支架緩慢轉動，轉速可調0-10rpm。

　　5.後腔體：上部安裝空氣攪拌電機。橫向安裝電熱絲、蒸汽入口管道和臭氧氣體管道。

　　蒸汽發生器蒸汽發生器位於試驗腔外側，可安裝於控製腔。

　　產生蒸汽通過管道和風扇吹入。禁止有水珠隨蒸汽進入實驗艙。

　　臭氧發生器臭氧發生器安裝於儀器底部通過管道通入試驗腔，要求通風條件好

　　排風安裝排氣風機。實驗結束後，排出空氣。

　　供水 1.水箱需要足夠大，容量參考測繪。需安裝進水口，和排水口。

　　2.水箱配備水泵，水位高位和低位警報。通過水的自流為幹濕球和蒸汽發生器提供水。自流的實現參考測繪的設備。

　　電子設計要求

　　1、溫度控製

　　打開溫度開關，顯示實時溫度和設置溫度。溫度利用單片機控製，根據設置溫度控製電熱絲加熱腔體，通過反饋調節終維持恒定。範圍室溫—45℃。

　　2、濕度控製

　　打開濕度開關，顯示實時濕度和設置濕度。濕度度利用單片機控製，根據設置濕度控製蒸汽發生器使腔體達到目標濕度，通過反饋調節終維持恒定。探測濕度全濕度範圍。

　　3、臭氧濃度控製

　　打開臭氧開關，顯示實時臭氧濃度和設置臭氧濃度。臭氧濃度度利用單片機控製，根據設置臭氧濃度控製臭氧發生器使腔體達到目標濃度，通過反饋調節臭氧發生器作用功率，終維持恒定。0—10ppm。

　　4、樣架運動控製

　　打開電機開關，樣架驅動電機運轉，通過旋鈕調節速度。速度10rpm。

　　5、計時控製

　　計時開始後，計時器自動倒計時。計時開始後排氣扇開關失靈，試驗腔門鎖死。計時時若關閉溫度、濕度、臭氧，計時停止，並啟動蜂鳴約5。計時結束後，關閉溫度、濕度、臭氧開關。

　　6、水位警報

　　當水位過高或過低，觸動水位開關，啟動蜂鳴，直至回複正常。若水位20min無法回複正常，停止計時並停止溫度、濕度和臭氧。
