紙尿褲滲透性能測定儀 成人紙尿褲滲透性能測定儀 紙尿褲吸水性能測試儀

紙尿褲回滲性能測試儀 成人紙尿褲吸收速度測定儀 紙尿褲滲漏量測試儀 紙尿褲回滲量測試儀

儀器用途：

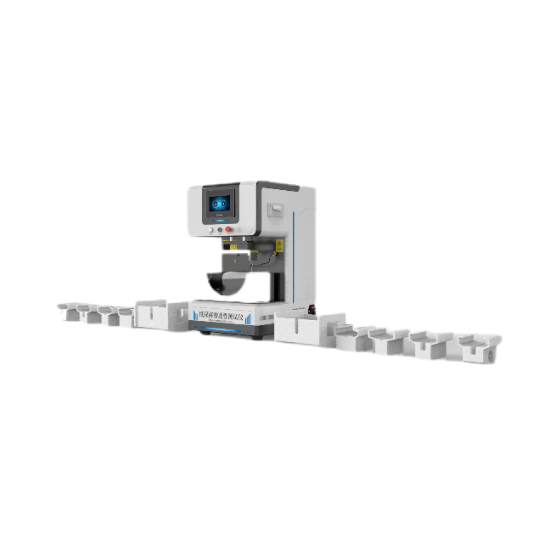

紙尿褲滲透性能測定儀用於紙尿褲等產品吸收速度、回滲性能以及滲透性能的測定。

符合標準：

GB/T28004.1、GB/T28004.2- 等。

產品特點：

1、測試用的試液采用蠕動泵控製加液方式，保證加液的穩定性以及重複性，加液精度可達±1%。

2、試液（生理鹽水）加熱方式采用水浴加熱方式，存儲於玻璃灌中，不會對試液的性能產生任何影

響。

3、兒童紙尿褲測試樣夾具：U 型底座 3 個、試樣支架 3 個、標準加液模塊 3 個、標準加壓模塊 3 個。

4、成人紙尿褲試樣夾具：U 型底座 1 個、標準加液模塊 2 個、標準加壓模塊 2 個。

5、有試樣夾具采用 PA66 材質經 3D 打印而成，耐衝擊性強、耐腐蝕、耐高溫。

6、整機采用台式結構設計，操作穩定，移動安裝更加方便。

7、主控采用意法 32 位 MCU，可配物聯網功能，方便數據接入客戶 ERP 係統。

8、采用觸摸屏控製和顯示，中、英文界麵菜單式操作。

技術參數：

1、兒童紙尿褲測試參數尺寸

1.1、U 型試樣底座參數：

B1: L:125±1mm W:122±1mm

B2: L:136±1mm W:135±1mm

B3: L:154±1mm W:152±1mm

1.2、標準加液模塊參數：

M1: L:100±1mm W:80±1mm

M2: L:108±1mm W:85±1mm

M3: L:125±1mm W:95±1mm

1.3、標準測試加壓模塊：

Y1: L:100±1mm W:80±1mm

Y2: L:108±1mm W:85±1mm

Y3: L:125±1mm W:95±1mm

2、成人紙尿褲測試參數尺寸

2.1、U 型試樣底座參數：

L:319±1mm W:200±1mm

2.2、標準加液模塊參數：

M1: L:170±1mm W:70±1mm

M2: L:170±1mm W:95±1mm

2.3、標準測試加壓模塊：

Y1: L:170±1mm W:70±1mm

Y2: L:170±1mm W:95±1mm

3、加壓壓強：2.0±0.2 KPa、4.0±0.2 KPa

4、加液流速：480±5 ml/min（兒童）、750±5ml/min（成人）

5、計時範圍：0.00 ~ 9999.99 s

6、試液加熱範圍：室溫+5℃～50℃

7、電源：AC220V、200W、50Hz

8、尺寸 L×W×H：320mm×220mm×500mm

滲透性能的測定方法

A.1概述

將試樣置於襯有吸水紙的弧形試樣底座上，標準測試加液模塊置於試樣表麵吸收區域，試樣在一定 壓力下，加液裝賞將一定體積的生理鹽水注入標準測試加液模塊中，自動計時裝置記錄從加液開始到試 樣完全吸收生理鹽水的時間。每個試樣加液兩次，分別以兩次吸收時間表示試樣的吸收速度。待第二 次加液完成後，取出標準測試加液模塊，在試樣表麵放置一定層數的吸水紙後，再放入標準測試加壓模 塊，在一定壓力下加壓規定的時間，以試樣上麵吸水紙的質量增加量表小試樣的回滲量，以試樣底部吸 水紙的質量增加量表示試樣的滲漏量。

A.2儀器設備與材料

A.2.1紙尿褲吸收性能測試儀

A.2.1.1儀器構成

紙尿褲吸收性能測試儀由弧形試樣底座、樣品支架、標準測試模塊、移動加壓裝置、儲液裝置及自動 加液裝置、自動計時裝置等組成。

A.2.1.2 弧型試樣底座

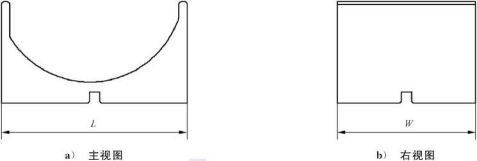

弧型試樣底座在測試過程中用於放置吸水紙、樣品支架、試樣及標準測試模塊，示意圖如圖A.l_o

說明：

L 319 mm；

W 200 mm。

圖A.1弧形試樣底座示意圖

A.2.1.3標準測試模塊

標準測試模塊分為標準測試加液模塊和標準測試加壓模塊兩種，標準測試加液模塊按規格不同分 為Ml,M2兩種型號，標準測試加壓模塊按規格不同分為Y1、Y2兩種型號。標準測試加液模塊示意圖 如圖A.2小，標準測試加圧模塊示意圖如圖A.3不。標準測試加液模塊底部設置有計時單元.計

時單兀距離標準測試加液模塊部為（4.2±0.2）mm,在模塊的前段設罟:有一個弧形內凹的吸收區域，在吸收區域內的下部有一個出液口，出液口距離標準測試加液模塊弧形部的直線距離為（58.0 ±0.5）mm,在測試加液模塊的底部中間有一個寬度漸變的溝槽，溝槽寬度尺寸為（8.0±0.2）mm, 同時與吸收區域連通，在溝槽的兩側有凸起結構。

W (70 + l)mm(Ml)、(95 土 1) mm (M2)；

L (170±l)mm(Ml).(170±l)mm(M2)_o

圖A.2標準測試加液模塊示意圖

說明：

W (70 + l)mm( Yl)、(95±l)mm(Y2)；

L ——(170 + l)mm(Yl).(170±l)mm(Y2)_o

圖A.3標準測試加壓模塊示意圖

A.2.1.4移動加壓裝置

移動加壓裝置可提供（2.0±0.2）kPa、（4.0士0.2）kPa的恒定壓力。

A.2.1.5儲液裝置及自動加液裝置

儲液裝置用於存儲測試溶液，自動加液裝置加液量偏差為士2 mL,加液流速為（720士 15）mL/mm。

A.2.1.6自動計時裝置

自動計時裝置由計時單兀、計時控製部分等組成，用於自動記錄測試時間，分辨力為0.01 s。

A.2.2 生理鹽水

0.9% NaCl 溶液，（36±1）°C。

A.2.3 吸水紙

定量（145 + 5）g/m²,吸水量大於480% ,吸水量按GB/T 24218.6測定。

A.2.4 食用色素

少量。

A.2.5 電子天平

感量為0.01 g。

A. 3試樣采取

每個樣品取5片試樣，取試樣至少來自兩個銷售包裝。在試驗過程中，不應用手接觸試樣的測試 區域。
