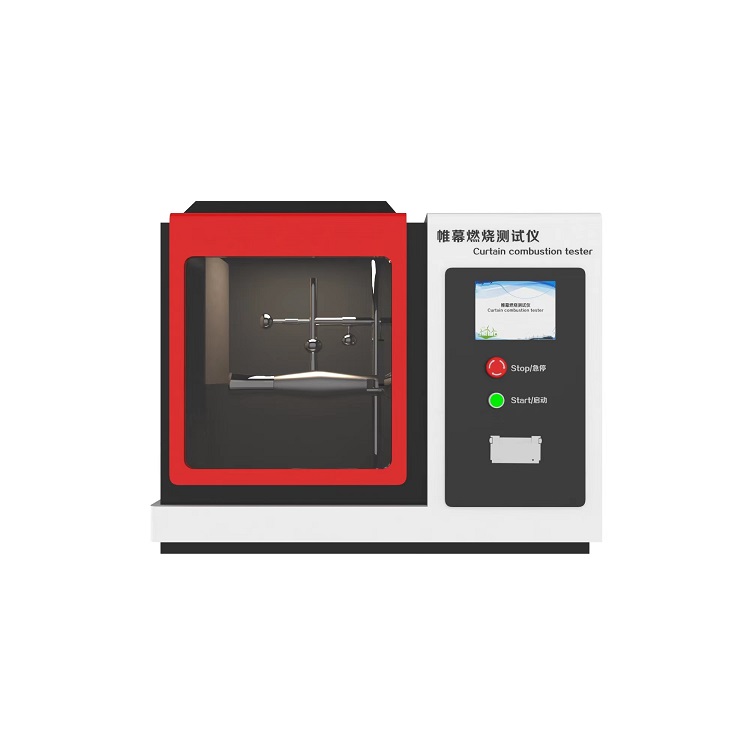

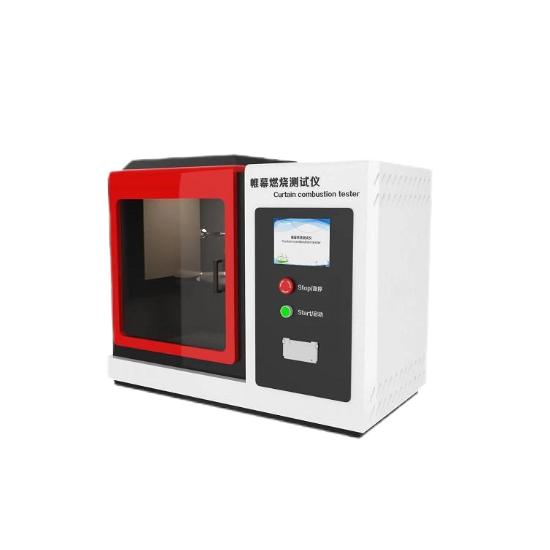

織物帷幕燃燒測試儀 帷幕火焰蔓延測試 織物薄膜火焰傳播測試儀

測試原理：

織物薄膜火焰傳播測試儀（帷幕燃燒測試儀）依據NFPA 701-1研製，適用於在沒有外加輻射條件下，用火焰從試樣表麵或底部邊緣燃燒以測試其火焰蔓延情況。使用銷釘將調濕後的樣品垂直固定於樣品燃燒箱內，使用標準的燃燒燈點燃45s。觀察測量燃燒的想象，計量燃燒的時間和燃燒前後的重量變化。

測試標準：

此款織物薄膜火焰傳播測試儀符合但不僅限於下列標準：NFPA 701-1

技術規格

儀器尺寸： 800 × 750 × 630 mm ；

空腔尺寸：700 mm ´ 750 mm ´ 460 mm ；

進氣口：7.0 mm；

進氣氣壓：≤1 MPa

燃燒器：梅克爾（費舍爾）噴燈

點火器：電弧打火

儀器重量：40 kg；

電源：220 V

測試對象：

本儀器針對NFPA701中方法1研製，測試對象同時包含窗簾、舞台幕布、帷幕、紡織類屏風、桌布等。較厚或有塗層的材料本方法不適應。

儀器的組成與使用：

拆箱材料清單

此儀器要小心拆箱和檢查。儀器任何的損壞和遺失，請聯係我司客戶服務部。

當你打開包裝的時候，請檢查下列材料（以實際合同為準為準）：

主機1台；

固定樣品用軸銷一隻（含釘子）；

固定樣品用軸銷緊固件；

100mm（90mm~110mm）火焰尺一把

觀察窗（燃燒室）：試驗時打開儀器前門，為保持儀器整潔，不使用時關閉儀器前門；

通風口：設置導氣風扇 ；

計時器1、計時按鈕1：精度0.1s，按下計時按鈕1，啟動計時器1，再次按下計時停止，按下計時器上黃色按鈕可進行計時器清零；

計時器2、計時按鈕2：：精度0.1s，按下計時按鈕1，啟動計時器1，再次按下計時停止，按下計時器上黃色按鈕可進行計時器清零；

電源開關：電源總開關，指示燈亮代表電源接通；

進氣壓力表：顯示進入儀器的燃氣壓力；

壓力調節旋鈕：將外接氣體降壓成儀器可使用的氣體；

流量調節：調節進入燃燒燈的氣流量。

 燈具調節

本儀器使用進口梅克爾（費舍爾）噴燈，適用於各種類型的燃氣，配有風門和火焰微調旋鈕。

引火針的需安裝於噴燈表麵，距邊緣約5mm，垂直距離約5mm的上方。

火焰點燃後，調節麵板上的調節流量使火焰大小適中，配合調節風門和火焰微調旋鈕，調節火焰的顏色。當使用甲烷或其他氣體作為燃氣，本試驗要求火焰的高度為100mm，為藍色火焰。

試驗：

取樣和準備應按標準NFPA 701中方法1的要求進行取樣，如需進行非標準試驗可進行適量的微調。

試樣的大小為150mm×400mm，沿著經緯度方向裁剪樣品。長度方向為豎直方向，以材料實際使用時位置的豎直朝向為長度方向。對於多層樣品的測量請參考NFPA 701的要求進行縫合處理。

樣品需在105℃環境下幹燥至少30min，如果樣品在105℃時會發生變形或其他反應，則需在20℃環境下幹燥至少24h。

標準試驗中取的樣品至少製備10個試樣，每個樣品進行編號，並且需要進行燃燒前稱重，到0.001g（或根據其他要求進行修正）。

試樣及附件安裝

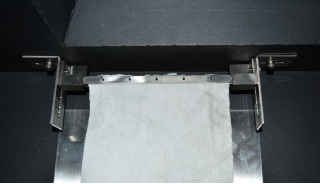

將裁剪的試樣安裝於緊固軸銷上並夾緊，如下圖示：

然後將樣品放入儀器內部樣品架上，樣品托架可以通過兩側的螺絲微調樣品的位置，使樣品的下端與平放的燃燒器中心平齊。樣品架的放置位置如圖示，有圖調節高低螺絲：

樣品放入樣品架卡槽內	樣品高低位置可以微調

火焰調節

確認噴燈在平放之後，噴燈頭部中心距離樣品25mm（儀器出廠時已經調節好）。

保持燃氣燈直立放置，接通燃氣。保證氣壓調節旋鈕、流量調節旋鈕、噴燈調節旋鈕有適度的打開，按下start按鈕即可引燃噴燈，如不可以請檢查氣路是否暢通。調節火焰至黃色焰苗消失，呈現橙色或藍色火焰，並保證火焰高度為100mm。

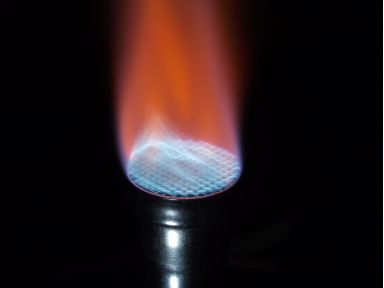

使火焰穩定一段時間（至少5min為宜）。一種可用於試驗的火焰如下圖示：

燃燒試驗

將燃燒噴燈放倒，將燃燒器推進樣品處。火焰開始點燃樣品，45s過後係統切斷燃氣，噴燈自動停止燃燒。

觀察樣品是否開始燃燒，如樣品燃燒按下計時器1進行計時，樣品燃燒結束後停止計時。

同時觀察是否有滴落物，如有滴落物燃燒，按下計時器1進行計時，樣品燃燒結束後停止計時。續燃時間則修正為樣品和低落物燃燒的長時間。

數據記錄

詳細記錄樣品的詳細信息，如材料、顏色、經緯度、密度等。

記錄試驗之前質量。

燃燒結束後，計時用銅刷（或剛刷）輕刷去未燒盡樣品的灰燼及燒焦碳化部分，稱量未燃燒部分的質量。計算燃燒損失比。

記錄噴燈熄滅後的續燃時間，及滴落物燃燒時間。

記錄其他燃燒現象。

常見問題

樣品燃燒時，會產生煙塵附著於燃燒筒內壁上。為後續試驗中方便觀察燃燒室內的燃燒狀況，需及時清潔。可用長試管刷刷洗內壁，用清水清洗掉並幹燥。

用氣源為工業氣體，在接入儀器之前必須減壓至儀器允許的範圍內，本儀器需減壓至0.5MPa；

氣體管道在燃氣作用下長時間使用後容易老化漏氣，此時需要維修或更換。電磁閥到達使用壽命之後也會損壞，屆時請及時更換；

如果樣品容易發生卷曲，可使用細金屬絲，交叉穿刺樣品進行支撐。金屬絲僅可以支撐邊緣，支撐位置距邊緣約5mm即可。試驗之後稱量樣品質量時需取出金屬支撐絲之後再進行稱量。

注意事項

操作人員使用本設備前應仔細閱讀本說明書，掌握氣體使用的安全知識，並做好相應的防火安全防範措施。在確認沒有氣體泄漏的情況下，方可進行試驗。若發生氣體泄漏，應立即停止試驗。

本設備電源插座必須有可靠的接地。出現電器故障必須請有資職的電氣從業人員維修！

本儀器使用氣體為易燃易爆氣體，為防止發生安全事故，點燃噴燈之前確認氣路是否有漏氣，如有漏氣需請求人員維修管路！

噴燈點燃後後為灼熱物體，請不要用手直接碰觸噴燈的燈體，防止發生灼傷事件！調節噴燈旋鈕時戴上耐高溫手套進行操作！噴燈熄滅之後仍然為灼熱物體，謹防灼傷事件！
