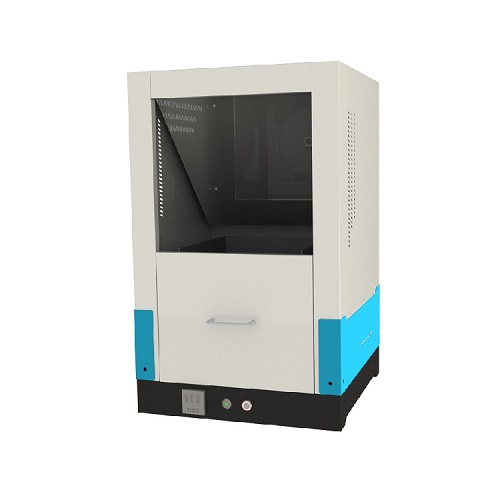

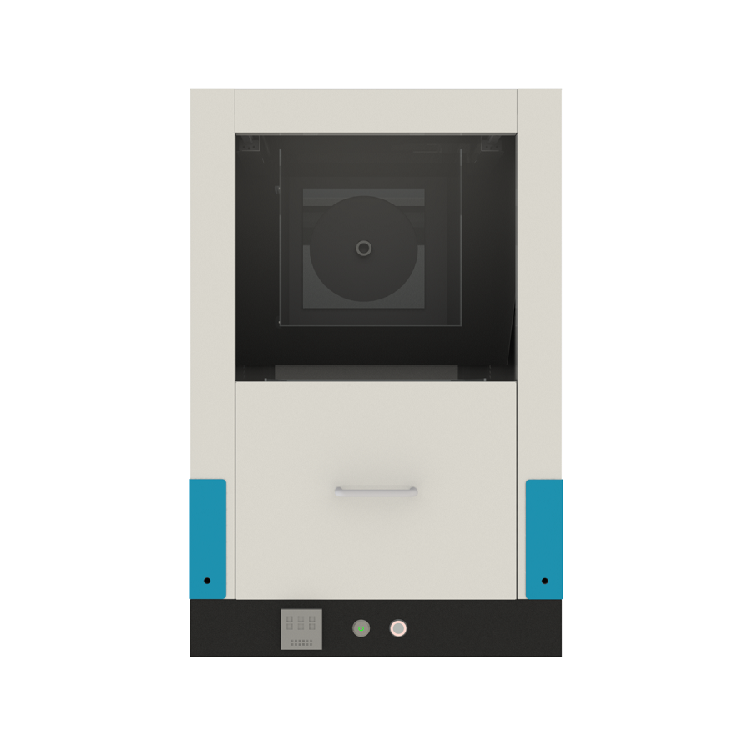

地毯燃燒性測試儀簡介（jiè）

　　測（cè）試原理（lǐ）

　　在規定（dìng）條（tiáo）件下，將水平位置的試樣暴露在（zài）小火源即六亞甲基四（sì）胺片劑(以下簡稱片劑)的作（zuò）用中，並測量（liàng）試驗後的損毀長度和火焰蔓延時間。

　　儀器特（tè）點

　　不鏽鋼箱體，配備可移（yí）動滑板。

　　配備觀察（chá）鏡，方便觀測試樣。

　　提供標準金屬試樣板。

　　提供wuluo托（tuō）品標準藥丸。

　　提供不鏽鋼螺母，可耐900℃高溫

　　測試標準（zhǔn）

　　ISO 6925 ISO 6925 BS 6307-1982

　　CFR 1630/1631 BS 4790-1982

　　BS 6307、BS 4790 16.CFR 1630/1631-2012

　　結（jié）合

附件清單

　　當你打（dǎ）開（kāi）包裝的時候，請檢查下列材（cái）料：

　　試驗箱1台 試驗箱：內部尺寸為300mm×300mm×300mm，由硬質耐火絕緣板製成，具有（yǒu）與石棉水泥相似的耐熱性能，厚度（dù）不小於6mm。箱頂敞開（kāi），並有一塊用同一材料製成的可移動底板，結合處密接。

　　注（zhù）：能（néng）給出相同結果的其他試驗箱體均可使用。

　　方形金屬板：230mm×230mm，厚(6.5±0.5)mm，中間（jiān）開一個（gè）直徑為205mm,圓孔。

　　幹燥器：存放片劑及幹（gàn）燥試樣，建議使用變色矽膠作為幹燥（zào）劑。

　　烘箱：應有（yǒu）通風和恒（héng）溫（wēn）控製。箱內溫度為(105±2)℃。

　　手（shǒu）套：聚乙烯（xī）、聚丙烯和矽膠手套均可。

　　鋼尺：分度值為毫米。

　　吸塵器：與試（shì）樣接（jiē）觸的（de）有（yǒu）表麵應平整光滑。

　　實（shí）驗室通風櫥：容積約為2m3，密閉，試驗（yàn）時排風裝置能關（guān）閉。通風櫥的前麵或一個側麵應裝有供觀察試樣用的玻（bō）璃窗。

　　片劑（jì）：為六亞甲（jiǎ）基四胺(商品名（míng）為烏洛（luò）托品)扁平片劑，每片質（zhì）量為(150±5)mg，直徑為6mm。

　　注：片劑貯存於幹燥器內，可減（jiǎn）少點燃時破裂的現象。

　　計時器：可選用秒表。

　　供電要求

　　電源：AC 230V，1A，50HZ

　　保險絲要求：

　　用電入口(F2):5AL 250V

　　控製電路(F1):T500mAL 250V

　　供電係統(F3):15AL 250V

　　為防止發生火災，請更換額定值（zhí）相同（tóng）類型的保（bǎo）險絲

　　試驗方法

　　2.1 試樣和調試

　　取樣與試樣選（xuǎn）取

　　按QB/T 1078的規定截取試樣

　　試樣尺寸和數量

　　每個樣品上（shàng）至少截取八塊試樣，尺寸為（wéi）230mm×230mm,允差±3mm。

　　試樣取樣與試樣選（xuǎn）取

　　按QB/T 1078的規定截取試樣

　　襯墊

　　襯墊的使用不作規（guī）定，如果有關雙方認（rèn）可，則本方法可用於評定地毯和襯墊的組合效果。

　　試樣調試

　　用吸塵器清（qīng）潔試樣，除掉絨毛頭上的散絨毛等雜物（wù）。

　　按（àn）具體情況選用下述方法之一調濕試樣，試樣應單個、毯麵朝上放置，或按有關雙方認可的方法進（jìn）行：

　　a法：采用ISO139中規定，試樣在溫度(20±2)℃，相對濕度(65±4)%的標準大氣中放置24h,然後取出放入密（mì）封容器（qì）內。

　　b法：將試樣放在(105±2)℃的烘箱內烘2h後，把試樣移入幹燥器內直至達到室溫。

　　注（zhù）：b法調濕的試樣更嚴格，a法調濕的試樣更現實，方法選擇應（yīng）按具體情況而定。

　　2.2 試驗步（bù）驟

　　1. 應在溫（wēn）度10℃~30℃，相對濕度20%~65%的大氣中進行（háng）試驗。

　　2. 將試驗箱放入通風扇內，關閉排風裝置。

　　3. 戴上手套從（cóng）調濕大氣或幹燥器中取出一塊試樣，對絨頭試樣，需（xū）沿逆絨頭倒伏方向將絨（róng）頭刷至直立。

　　4. 將（jiāng）試樣使用麵朝上平放在試驗（yàn）箱底板上，將（jiāng）金屬板放在試樣上，四邊與試樣對齊。

　　5. 取一片劑平（píng）放在試樣中心，用點燃的（de）火柴或點火器的火焰與片劑（jì）表麵（miàn）輕（qīng）輕接觸，點（diǎn）燃片劑。如需計時應啟動秒表，注意切勿以點燃的火柴和點火器的火焰接觸到試樣。

　　試樣（yàng）從容器或幹燥器中取出至片劑點燃相隔的時間應控製在2min以內，如（rú）過2min應（yīng）另取試樣按3~5重新試驗。

　　如點燃時片劑破（pò）裂，則試驗結果無效。

　　6 點燃的火焰或任何蔓延的火（huǒ）焰燃燒至熄滅，讓有焰或無焰燃燒蔓延至金屬板（bǎn）孔的任何一邊（biān）緣，如達到以（yǐ）上兩個條件之一時，即為試（shì）驗終止，立即（jí）停止計時，開啟通風（fēng）櫥的排風裝置，排除煙（yān）霧及有毒qi體。

　　用鋼尺測量試樣的中心至損毀區邊緣的（de）距離，單（dān）位（wèi）為（wéi）毫米(mm)。

　　取（qǔ）出試樣，清除試驗箱內（nèi）底板上的（de）殘渣。各次試驗之間要有足夠時間以便試驗箱冷卻至室溫±5℃。

　　按4~5規定的方法重複進行其（qí）餘的七塊試樣。

　　如需要，用計時器以秒計測量（liàng）片劑點燃（rán）至火焰或無（wú）焰燃（rán）燒延至（zhì）金屬板（bǎn）孔（kǒng）邊（biān）緣的時間。
