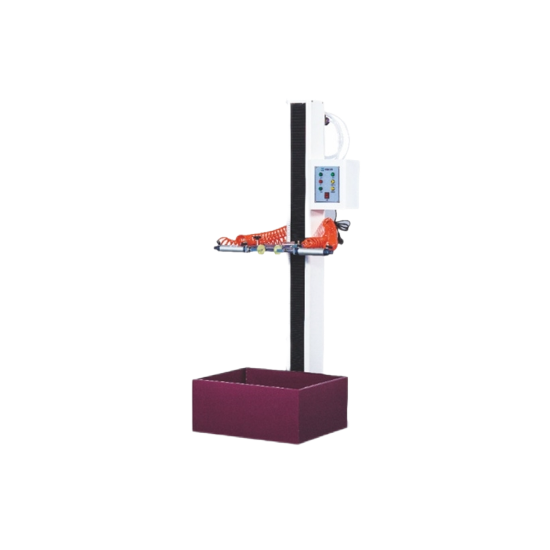

無菌引流導管及輔助器械采集裝置抗衝擊測試儀

一，生產廠家：

采用7寸威綸通液晶觸控顯示屏，中文菜單顯示。公稱規格、設定載荷、打印設定、測試、上行、下行、時間、。由鍵盤與觸摸控製液晶顯示屏上的菜單，機載打印測試結果。

二，標準：

完全符合YY0489-2004

標準中相關條款設計製造。

三，技術指標

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

試驗平麵：400*400*10mm鋼板製造；

采集裝置：客戶自備選擇；

試驗高度：0-1米高，有刻度標誌，自由調節；

四，采集裝置抗衝擊試驗

 1，原理

采集裝置自由降落到硬質平麵上，檢驗泄漏或真空損失表示的損壞。

,2，試驗平麵

—平整：平麵差過2mm 處不多於兩個點；

——剛性：平麵的任何處100mm³ 表麵上加10kg 的載荷，變形不過0.1 mm;

—麵積：能使整個供試裝置完整地落在平麵上；

——質量：至少是重供試裝置的10倍。

 測量真空的裝置，能顯示到真空值的1%。

3 步驟

1采集裝置

按臨床使用安裝采集裝置。

采集裝置充水至采集容積，在環境溫度為(23±2)℃下從700 mm 高度自由降落到硬平麵(B.2.1) 上，用正常視力或矯正視力檢驗泄漏。

2 吸引源

按臨床使用安裝吸引源，確保吸引源處於負壓，並測量和記錄該壓力。在環境溫度為 (23±2)℃下從700mm 高度自由降落到硬平麵(B.2.1) 上，測量並記錄衝擊後至少60s 後的壓力。
