粘搭扣疲勞性測試儀簡介 粘搭扣疲勞強度測試儀

粘扣帶疲勞性測試儀為粘扣帶性能測試的一部分。通過一定次數圈麵與鉤麵的離合， 測量器剪切強力與剝離強度，模擬其實際使用過程，考量其耐用程度。

測試原理

分別將粘扣帶的圈麵和鉤麵固定於不同的滾輪表麵。試驗過程中，滾輪滾動，粘扣帶不斷發生粘合與剝離。一定次數後取下，進行後續試驗。

測試標準

　　此款粘扣帶疲勞測試儀符合下列標準：

　　1.GB/T 23315

　　2.DIN 3415

　　3.SATRA PM 123

技術規格

　　1.滾輪直徑：上輪(從動輪)￠162.5mm，下輪(主動輪)￠160mm

　　2.滾輪寬度：70mm

　　3.滾動速度：60rpm

　　4.反轉時間：30s反轉

　　5.荷重：5kg

　　6.計數器：LCD液晶顯示，0-999999

　　7.電源：AC 220V 50HZ 5A

　　8.外型尺寸：70×47×60cm

　　9.重量：51kg

　　儀器簡介

　　儀器組成

　　整機主要由以下部分組成，如圖1示：

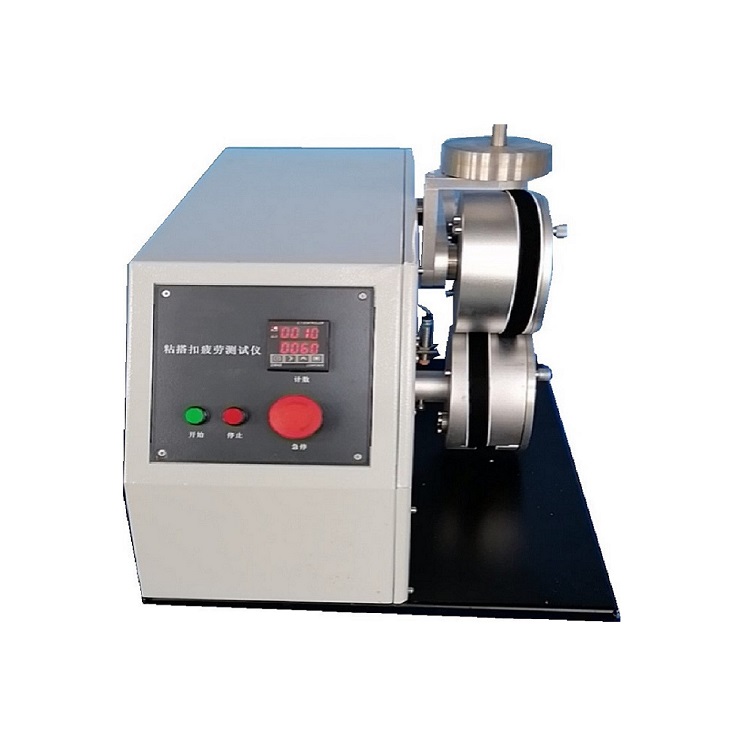

　　圖1. 整機圖

　　1.配重砝碼：與從動輪配套使用，壓力為5kg。

　　2.主動輪：直徑為160mm，由電機帶動旋轉，轉速為60rpm，每30s換向反轉。圈麵固定在主動輪上。

　　3.從動輪：直徑為162.5mm，由主動輪帶動旋轉。鉤麵固定於從動輪上。

　　4.計數器：設定及顯示運動圈數。

　　5.按鍵:包括急停按鍵，開始及暫停鍵。

　　以GB/T 23315為例介紹試驗步驟。

　　從1副粘扣帶上裁切出長度為(540±10)mm，寬度不過切槽長度的2組試樣，每組試樣包含一段鉤麵帶和1段圈麵帶。

　　在每段鉤麵帶和圈麵帶上分別標記長度為(100±5)mm的4塊區域，並在每塊區域的一端標記“1”，另一端標記“2”。

　　任取1組試樣，將標記好的圈麵帶環繞貼合在小滾輪上，毛麵背對滾輪，鉤麵帶環繞貼合在大滾輪上，鉤麵背對滾輪，使試樣與滾輪平行並吻合。確保滾輪在旋轉後試樣能在整個有效寬度上粘合。

　　調整計數器，運行試驗裝置，使試樣離合1000次或3000次後取下試樣。

　　沿標記線將試樣剪切成4段，測定4組試樣的剪切強度，取4組測定結果的算術平均值為該副粘扣帶離合1000次或3000次後的剪切強度。

　　取第2組試樣再次進行一次試驗。

　　沿標記線將試樣剪成4段，測定4組試樣的剝離強度，取四組測定結果的算術平均值為該副粘扣帶離合1000次或3000次後的剝離強度。
