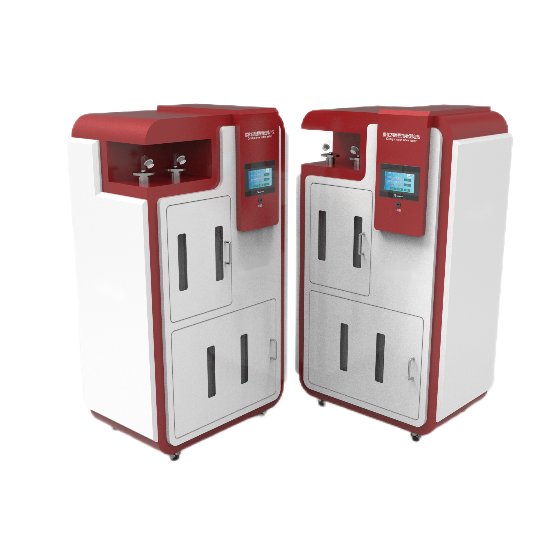

催化劑磨損指數測定儀

催化劑磨損指數測定儀用於測量催化劑在噴動流態化下的粉碎、磨耗性能。儀器主要用於FCC催化劑、微球矽酸鋁、粉狀化工催化劑以及炭粉等的磨損指數測定。

執行標準

該儀器按照能源行業標準《催化裂化催化劑的磨損指數的測定直管法》NB/SH/T0964-2017設計製造和ASTM D 5757-11，符合HG/T4861-2015）HG/T2976-2011，GB/T 6609.33-2009氧化鋁化學分析方法和物理性能測定方法

儀器特征：

1、儀器采用PLC+觸屏控製係統，可實現自動化控製。

2、儀器設有增濕係統；流量調節係統，滿足不同工況下的測試要求。

3、儀器設有自動定時振打功能，可減少流態化過程中的靜電負荷，並使靜電粘壁大顆粒脫落，保證測量的準確性；

4、儀器采用雙路配置，以滿足不同用戶對生產質量控製過程分析檢測的要求；

5、儀器的係統壓力為0.15∽0.3MP，工作壓力為0∽0.07MPa可任意調節；

6、進氣總流量為0.1∽1.6m3/h，進管流量為21±0.2L/min可任意調整；

7、儀器裝有噴吹孔前壓力測量係統，可以實時檢測孔前壓力，確保測量結果的準確性。

8、與國外同類產品相比，功能更多、操作更人性化、適應範圍更廣，價格更便宜。

技術參數：

工作氣體：0-0.8mpa幹燥壓縮空氣，或根據用戶使用條件確定客戶自備。

工作壓力：調壓穩壓，可以確保工作壓力為0~0.07MPa；

壓力傳感器範圍：0-400kpa/0-10V，精度±0.5%FS;

天平：【千分級】圓盤500g/0.001g送砝碼防風罩；

流量計：50L/min，精度±1.5%FS;

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

工位：雙工位標準要求；

蒸發皿:00ml口外徑約91mm ;

稱量瓶:高型35*70【約46ml】;

A級滴定管:蘭白線酸式25ml;

濾紙筒：33*100mm ，NB/SH/T0964-2017配濾紙筒37*110mm

壓力設定範圍：0.1~0.4Mpa,ASTM D5757要求壓力設定值

噴吹孔徑：ASTM D5757要求3個0.381±0.005mm的噴吹孔，NB/SH/T0964-2017噴嘴內徑1.6mm選擇不同標準噴嘴不一樣；

噴吹時間：ASTM D5757和NB/SH/T0964-2017,GB/T 6609.33-2009在觸摸屏上設置；

選配其中一種NB/SH/T0964-2017重點要求：

A直管:內徑25mm，長440mm，直管底部中央有一個圓形噴嘴，內徑1.6mm±0.2mm;

B沉降室:中間是圓柱體，內徑230mm，長為640mm;兩端是錐體。沉降室安裝在直管的頂部，采用304不鏽鋼製造；

C乳膠引流管:半圓，周長40mm。

D濕式流量計:精度為0.11/min

E分析天平:感量 0.001g;

F稱量瓶:50mL;

G橡膠塞:7號;

H濾紙筒:內徑33mm，長為110mm，材質為濾紙材料，按照GB/T22819-2008測定透氣量範圍為6L(m·s)~14L/(m*·s)。6.11 細粉收集裝置:包括1個濾紙簡和一根金屬管或玻璃管。金屬管或玻璃管的一端連接到濾紙筒的瓶口，一端連接到沉降室的出口。

選配其中一種ASTM D5757重點要求

A三個直徑為0.381+0.005毫米的2毫米長鑽藍寶石方形邊緣噴嘴。它們彼此等距安裝，中間距10毫米，頂麵與表麵平齊，安裝在一個6.4毫米厚的圓形孔板中。該板被設計成連接到空氣輸送歧管內的垂直摩擦管的底部；

B沉降室，一個300毫米長的圓筒，內徑110毫米，錐形端部縮小到30毫米內徑。上圓錐體約100毫米長，下圓錐體約230毫米長。采用304不鏽鋼製造，燃燒室安裝在磨蝕管的頂部。

C收集組件，由一個250毫升過濾瓶、一個連接到過濾瓶側臂的提取頂針和一個直徑為200x13mm的金屬管組成，金屬管彎曲成125°的角度，將過濾瓶的頂部連接到沉降室的頂部。

選配其中一種GB/T 6609.33-2009重點要求

A 管柱:玻璃管柱,高1500mm~1600mm,內徑為25mm。為減少灰塵附著,管柱上部接口部分內徑稍大。一種總長700mm且上部直徑64mm的管柱。在任何情況下,管柱在從底盤開孔以上小值200mm處應保持內徑25mm。而且這些管柱在組裝時,連接處必須采取平滑的錐形過渡形式,以保證氧化鋁不在管柱接口處滯留。也可以給管柱安裝一個定時自動敲擊裝置(氣動震動替代）。以方便敲擊管柱，采用304不鏽鋼製造。

B 孔板:將孔板安裝和密封在底部管柱的中央,孔板為中央有直徑400μm士15μm圓孔的硬質金屬。典型的孔板及其正確定位，孔板圓孔微小變化會造成氣流變化,可通過氧化鋁磨損指數標準樣品來校準。

C清灰裝置:將清灰器安裝和密封在管柱的頂部。

D氣流測量和控製設備:氣流測量和控製設備應包括測量和控製氣流的組件,操作流量5L/min~8 L/min,到 0.1 L/min。

E天平:感量0.01g。

F樣品分離器:提供有代表性的樣品,旋轉分離器。

噴吹氣體:在400kPa~800kPa之間,能夠提供穩定壓力的幹燥的空氣或氮氣。

G容器:能密封,體積在60mL~125mL之間。

外殼采用鈑金製作，烤漆處理，美觀大氣；

係統壓力設定範圍：0.15~0.8MPa可任意設置

進氣總流量：0.1~1.6m3/h，單管流量為21±0.2L/min範圍可控高精度調壓閥控製；

氣源接口:ф8

電源電壓:AC220.50HZ

功率:200W

外形尺寸約:770*370*2030

重量:120kg
