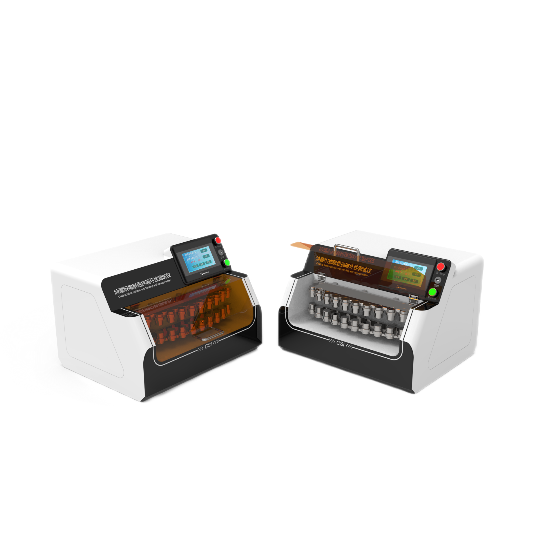

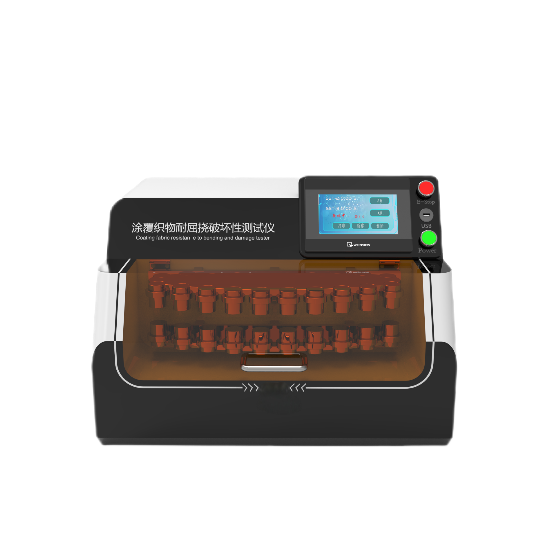

塗覆織物耐屈撓破壞性測試儀，SchildKMecht塗覆織物耐屈撓破壞性測試儀

【儀器介紹】：本儀器適用於對塗覆織物耐反複屈撓破壞性能(方法B：SchildKMecht法)進行測試，為改良織物提供參考。

【適用標準】：ISO7854，GB/T12586，BS3424:9等

【測試原理】：將一長方形的塗覆織物條環繞在兩個相對的圓柱體位置，從而使試樣呈圓筒狀。其中一個圓柱體沿其軸線往複運動。使塗覆織物筒交替壓縮和鬆弛，從而在試樣上引起折疊。塗覆織物筒的這一折疊一直持續到預定的周期數或試樣出現明顯破壞。

【技術參數】：

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

目視窗口：亞克力防護罩；

夾具：10組

轉速：8.3Hz±0.4Hz(498±24r/min)

圓柱體：外徑25.4±0.1mm

測試軌跡：弧形R460mm

測試行程：11.7±0.35mm

卡箍：寬度10±1mm---數量20件；

卡箍內側距離：36±1mm

試樣尺寸：50×105mm

體積：40×55×35cm

重量：約35kg

電源：220V 50Hz
