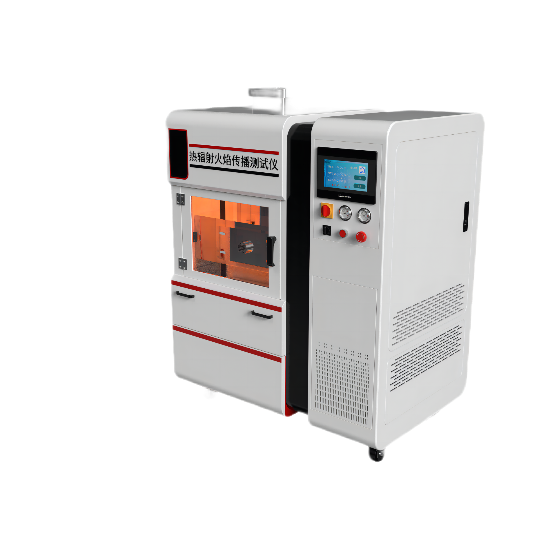

熱輻射火焰傳播測試儀，鐵道車輛用材料耐火性能試驗輻射試驗機

一，產品介紹:

熱輻射火焰傳播測試儀可以對厚度過5mm的剛性和彈性的材料進行性能評價，根據法國建築材料及鐵路車輛陽燃測試標準NFP92-501研製而成，試驗的原理為對試樣進行30KW/m2熱輻射作用，從而可能導致試樣揮發出可燃性氣體，並引發可揮發氣體的燃燒，同時觀察火焰的蔓延狀態，通過材料的燃燒來采集可以用來估測釋放熱量的數據。適用於鐵道車輛用材料耐火性能試驗輻射試驗方法

二，執行標準

NF P92-501、TB/T 2639.1等

三，技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

計時：觸摸屏顯示和任意設置時間0-9999秒；

試樣尺寸：400*300*厚度不大於120mm，平整；

寬度:1900mm (74.8 英寸)

深度:460mm(18.1 英寸)

高度:2100mm(82.6 英寸)

重量:210Kg(主機:158Kg;桌子:50Kg)5.輻射器的額定功率:500W

功率表的精度:0.5級

氣體調節閥的耐壓範圍:<0.1MPa

電源:220V50Hz.550W

四，主要特點:

1、不鏽鋼測試箱體，內壁為耐燃性材料，配備透明觀測窗；

2、不鏽鋼管狀進風口裝置，配備過濾裝置屏蔽室內汙染源；

3、45度測試支架，配備不鏽鋼指示尺，計算火焰蔓延距離；

4、熱輻射裝置，可提供30KW/m2熱輻射通量

5、功率控製器控製輻射輸出，可調節熱輻射裝置輻射通量；

6、麵板顯示熱輻射裝置運行功率值，免除頻繁的校準程序；

7、上部及下部不鏽鋼燃燒器，可點燃揮發出的可燃性氣體；

8、針閥可控製上下部燃燒器火焰高度，配備火焰高度量具；

9、長明小火焰裝置，試驗前便捷的點燃上部及下部燃燒器；

10、四分之一旋轉塞裝置，方便切斷燃燒器及點燃火焰燃氣；

11、頂部及進風口熱電偶監控溫度，實時顯示溫差數值狀態；

12、標準測試軟件，可自動統計生焰指數、燃燒發熱指數等；

13、內置測試報告，數據可輸出並打印，友好操作界麵

14、測試數據為:生焰指數:i火焰平均高度指數:

15 ，長火焰指數: 燃燒發熱指數
