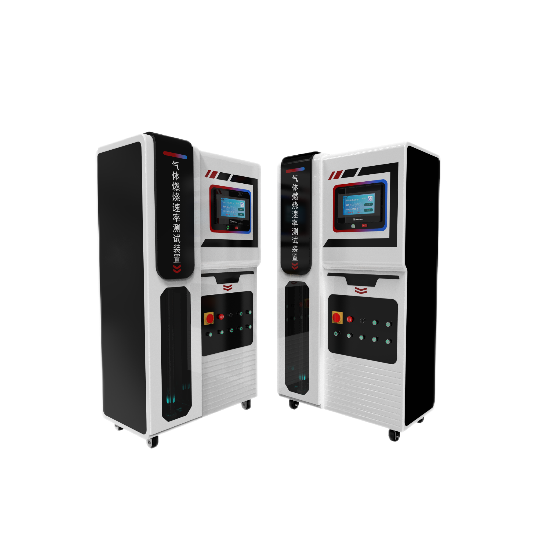

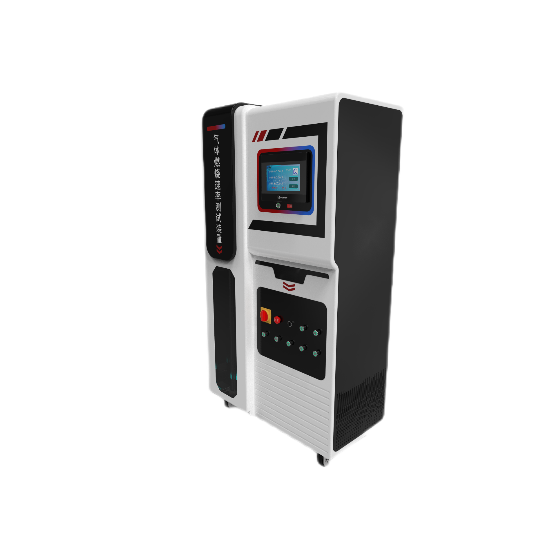

氣體燃燒速率測試裝置

氣體燃燒速率測試裝置主要包括混合容器、測試管、點火係統以及氣體處理係統，該裝置將可燃氣體(或可燃氣體的可燃混合物》和空氣的均質混合物在點火下端開口的垂直管中引發燃燒，並向上傳播火焰至上封閉端，通過管中火焰傳播速度，和焰前沿麵積與其基本橫截麵積之比，從而得出可燃氣體的燃燒速度

執行標準

IS0 817:2014

產品規格

設備尺寸1100(W)x700(D)x1900(H)mm

電源AC220V50/60Hz10A

重量約160kg

客備氣源空氣/氮氣

產品特點

裝置采用一體式結構，結構表麵采用鐵氟龍烤漆工藝，整體美觀大方便於清潔配備石英混氣容器用於混合測試氣體

石英容器底部配置有轉速可調攪拌裝胃，保證內部混氣均勻。配備氣體真空泵，可用於抽取玻璃容器內部氣體，實現抽真空與吹掃等功能。配備高精度壓力傳感器，傳感器量程0-200KPa，可用於實現配氣

配備石英玻瑞測試管長1200mm,內徑40mm，2mm帶有刻度尺，刻度尺小刻度不大於1mm采用感應電火花的點火方式，點火發生在測試管的底端，點火電極的電源輸出為15kV.30mA

預留溫度檢測傳感器，用於檢測測試管內部溫度。

配備氣體膨脹罐，用於保證測試係統安全性

出口處安裝廢氣處理係統，主要由氣體膨脹罐，帶中和落液的收集罐，排風機，噴嘴，洗滌器，網口板等組成配置有玻璃觀察窗，便於觀察試驗現象。

配置圖像采集係統，用於測試記錄火焰燃燒傳播現象，並計算傳播速度等參數

裝置配有用氣體采集灌，可與其他配套裝置同步使用

采用PLC及模擬量模塊工控機15寸軟件可實現溫度壓力、數據以及配氣、點火等測試流程的實時監控、顯示、控製以及數據存儲
