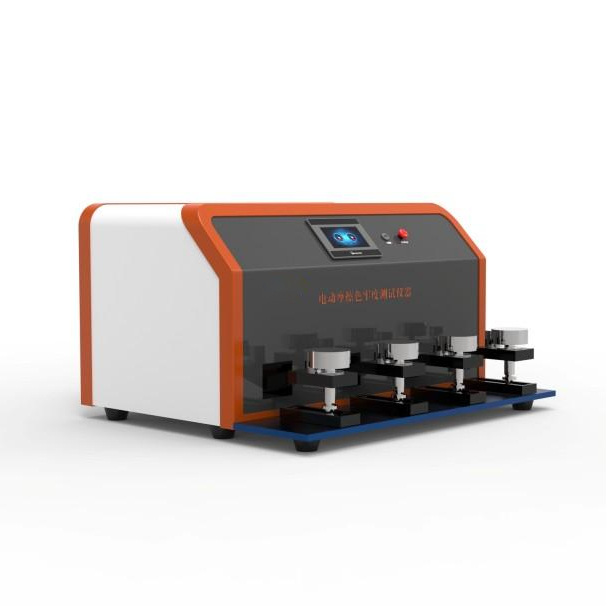

電動幹濕摩擦色牢度測試儀-四工位

‌

一，設備介紹

是紡織品、皮革、塗層材料等行業中‌用於評估材料表麵顏色抵抗摩擦（幹摩擦和濕摩擦）能力的檢測儀器‌。它是一種標準化、自動化程度較高的設備，替代了早期的手動摩擦測試方法，提高了測試結果的‌重複性、再現性和效率‌。

二、關鍵性能參數

‌項目‌ ‌參數要求‌

控製係統‌ PLC控製係統

操作界麵‌ 彩色5寸觸摸屏，中英文切換‌

摩擦頭直徑 Ø16mm，選配方形磨頭16mm x 25mm

垂直壓力 9N±0.2N

標配 恒溫槽0-99°精度±1°

摩擦頭行程 104/100mm(可調整)

往複摩擦速度 60次/MIN可調節其他速度

極限力‌‌ 5000N

傳動機構 精密步進電機+驅動器和高精度步進電機，傳動穩、噪音小；

測試工位 四工位

標配‌‌ 指環套6個‌

標配 AATCC摩擦布1盒（1000片）

標配 砂紙6張

電源 AC90V-240V/50Hz（自適應寬電壓）

整機功率 50W

外形尺寸 800×330×260mm(L×W×H)；

三，設備構成與特點（綜合性）‌

‌模擬摩擦作用：‌ 在標準化的壓力、行程和速度下，驅動摩擦頭（通常是標準摩擦布包裹的矩形方塊）在試樣表麵進行往複直線摩擦。

‌執行兩種測試：‌

‌幹摩擦測試：‌ 使用幹燥的標準摩擦布（通常為棉布）進行摩擦。

‌濕摩擦測試：‌ 使用經過標準規定（如ISO 105-X12, AATCC 8, GB/T 3920等）浸濕並擠幹至規定含水率（通常約65%或，視標準而定）的標準摩擦布進行摩擦。

‌控製關鍵參數：‌

‌摩擦行程：‌ 通常是固定的直線長度（如104mm±3mm）。

‌摩擦速度：‌ 勻速運動（如每秒1個來回）。

‌摩擦次數：‌ 可預設（通常至少10次，視標準要求）。

‌施加壓力：‌ 通過杠杆機構或直接配重，在摩擦頭上施加標準規定的向下壓力（通常是9N±0.2N）。

‌摩擦頭尺寸：‌ 標準的矩形底麵（如16mm x 25mm）或者Ø16mm。

四、主要組成部分

‌電動驅動係統：‌ 電機驅動曲柄滑塊機構或類似裝置，實現摩擦頭的直線往複運動。

‌摩擦頭組件：‌

‌摩擦頭底座：‌ 通常為金屬塊，底麵平整。

‌摩擦頭夾具：‌ 用於固定標準摩擦布，確保其平整無褶皺地包裹在底座底麵。

‌試樣台：‌ 用於夾持待測試樣，通常有夾緊裝置確保試樣平整、不移動。試樣台位置可調以適應不同厚度試樣。

‌壓力施加機構：‌

‌杠杆 + 配重塊：‌ 常見的形式，通過杠杆原理將配重塊的重力放大後施加到摩擦頭上。

‌直接氣缸/電磁力：‌ 在某些高級型號中可能使用，精度更高。

‌計數器：‌ 預設並記錄摩擦往複的次數，到達設定次數後自動停止。

‌底座與機身：‌ 提供穩定支撐。

‌控製麵板：‌ 設定摩擦次數、啟動/停止等操作。

五、合規性要求（核心標準）

測試標準：

ISO105X12   AATCC8   AATCC165   GB/T3920   GB/T5712   JISL0849等

六、測試原理與過程

‌準備試樣：‌ 裁剪規定尺寸的待測材料和標準摩擦布。

‌固定試樣：‌ 將試樣平整緊繃地固定在試樣台上。

‌準備摩擦頭：‌

‌幹摩擦：‌ 直接用幹燥摩擦布包裹摩擦頭底座。

‌濕摩擦：‌ 將摩擦布在蒸餾水（或規定溶液）中浸透，用軋液裝置擠幹至規定含水率（如65%或），然後立即用於包裹摩擦頭底座（避免水分蒸發）。

‌設置參數：‌ 在儀器上設定需的摩擦次數。

‌放置摩擦頭：‌ 將包裹好布的摩擦頭放置在試樣表麵起始位置。

‌啟動測試：‌ 啟動儀器，摩擦頭在設定壓力下，按設定行程和速度進行往複摩擦。

‌完成測試：‌ 達到預設摩擦次數後，儀器自動停止。

‌評估結果：‌

取下摩擦布（測試後已沾色）。

在標準光源箱（如D65光源）下，用沾色用灰色樣卡（Grey Scale for Staining）評估摩擦布上沾色的程度（即試樣的掉色程度）。

評級範圍通常為1-5級（或1-8級），5級（或8級）（幾乎沒有沾色），1級差（嚴重沾色）。

七，配置清單

主機1台；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若幹;
