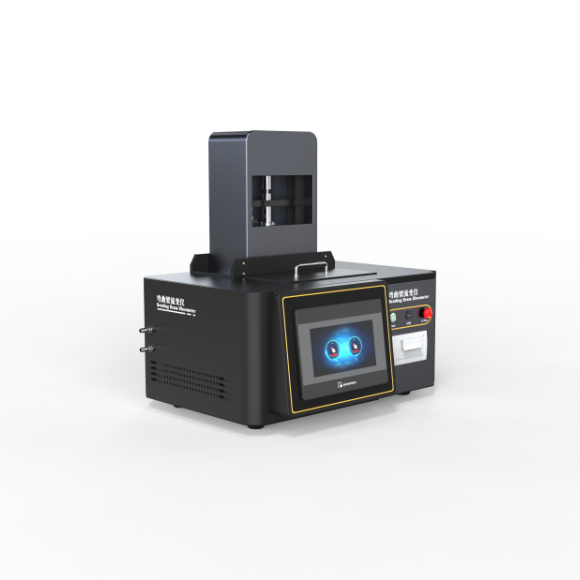

彎曲梁流變儀（Bending Beam Rheometer, BBR）是於評估瀝青等粘彈性材料低溫抗裂性能的核心實驗設備，通過模擬低溫環境下材料的彎曲蠕變行為，為道路工程材料的耐久性設計提供關鍵數據支持。以下是其技術要點與應用解析：

‌一、核心功能與工作原理‌

‌三點彎曲蠕變測試‌
對瀝青試樣（尺寸6.35mm×12.7mm×127mm）施加恒載（標準980mN±50mN），通過高精度位移傳感器（分辨率達0.1μm）連續記錄低溫（-40℃～0℃）下的形變數據，計算蠕變勁度（S值）和蠕變速率（m值），評價材料抵抗低溫收縮開裂的能力‌。
創新設計：采用空氣軸承支撐加載軸，消除機械摩擦幹擾；半導體或機械製冷技術實現±0.1℃溫控精度，確保數據可靠性‌。

‌自動化控製係統‌

控製係統:PLC+Windows係統雙係統操作；

操作界麵：彩色12寸嵌入式工業電腦，中英文切換，WiFi連接打印機

觸屏+計算機控製參數（荷載、溫度、時間），支持預設測試程序；

實時顯示荷載-形變曲線，數據自動導出至Excel或軟件；

集成安全機製（如過載保護、電磁閥氣壓調節）‌。

‌二、關鍵性能參數‌

‌三、係統構成與操作流程‌

‌核心組件‌：
三點彎曲加載架、鉑電阻溫度傳感器、不鏽鋼試樣模具、氣動調壓係統、數據采集軟件‌。

‌操作流程‌：
① ‌試樣準備‌：瀝青澆注脫模，恒溫浴中靜置60分鍾；
② ‌預加載校準‌：施加35N接觸荷載，校驗設備零點；
③ ‌主測試‌：1s內加載至980mN，維持240s記錄蠕變曲線；
④ ‌數據分析‌：軟件自動計算S(t)和m(t)值‌。

‌四、應用場景與標準符合性‌

‌道路工程質檢‌

評估原樣/老化瀝青的低溫抗裂性，預測路麵收縮裂縫風險；

驗證再生瀝青、灌縫膠（如AASHTO T368標準）的耐久性‌。

‌研發與生產優化‌

瀝青配方性能驗證（如高摻量再生料）；

配套壓扁試驗機、浸水箱形成完整質檢鏈‌。

‌合規性‌
嚴格遵循ASTM D6648、AASHTO T313及JTG E20 T0627標準‌。

‌五、技術演進與選型建議‌

‌智能化升級‌
支持△Tc極限溫度差自動計算，拓展至瀝青混合料測試‌；全電動機型逐步替代氣動結構，提升載荷穩定性‌。

‌選型關鍵點‌

‌荷載適應性‌：覆蓋200g~4500g範圍，滿足不同試樣需求；

‌溫控效率‌：優先選擇半導體製冷（-36℃僅需30分鍾）；

‌數據追溯‌：具備原始曲線導出功能的機型‌。

彎曲梁流變儀通過量化瀝青低溫蠕變行為，已成為道路材料設計的核心工具。選型時需重點關注溫控精度、荷載分辨率及軟件兼容性，並優先選擇支持多標準測試
