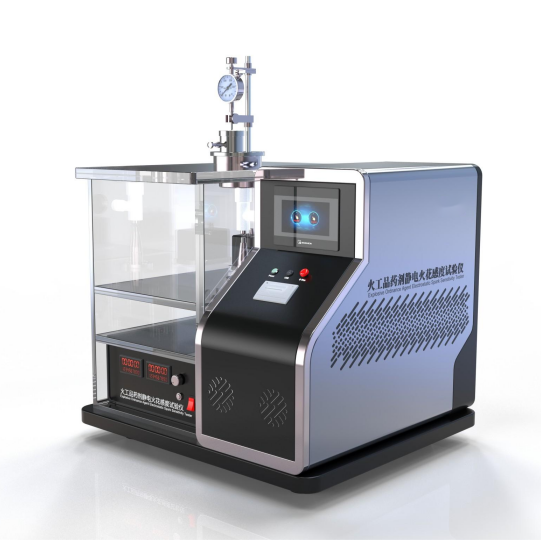

火工品藥劑靜電火花感度試驗儀

一、 儀器介紹

實驗原理

靜電火花對藥劑的起爆或引燃作用，可以等效地看成是一個充電到一定電壓的電容器，通過一定的電阻對置於一定形狀電極間的被測藥劑放電，觀察其發火情況，用被測藥劑 50%發火能量或電壓的均值作為被測藥劑的靜電火花感度值。

符合標準：

GJB 5891.27-2006《火工品藥劑試驗方法第 27部分:靜電火花感度試驗》

二、 儀器參數

技術參數：

1、控製方式：PLC

2、操作方式：7寸彩色觸摸屏

3、直流高壓電源：200V~50KV

4、高壓真空繼電器開關：要耐壓50KV

5、靜電電壓表:  量程0~30KV

6、高壓電容：0.22MF /50KV

7、串聯放電電阻：5000Ω /50KV

8、發貨裝置：

8.1）上下電極同軸度≤φ0.5mm

8.2）電極間隙調整範圍大於4mm

8.3）調節間隙在0.2mm，誤差為±0.015mm

9、  擊針 ：2套

    擊柱  ：φ10*10mm   材料T10A  Ra=0.2μm 冷油 淬火HRC60~65

            擊柱套 ：外徑φ40*16mm  內孔φ10*16 材料T10A  Ra=0.2μm 冷油淬火HRC60~65

            底座：外徑φ50*25mm   擊柱套安裝孔： φ40*10mm   材料T10A  Ra=0.2μm 冷油 淬火HRC60~65

10、輔助設備

恒溫水浴 烘箱   :   0~99℃ 溫控精度：±1℃

天平：量程200g  精度：0.0001g

內孔百分表：分度0.01mm

11、電源： AC 220V 50HZ  1.5KW

12、規格：1100*450*1350mm

基本配置：

主機   一台

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌     一個

扳手     一套

恒溫水浴烘箱   一台

天平            一個

內孔百分表  一把

擊針

擊柱
