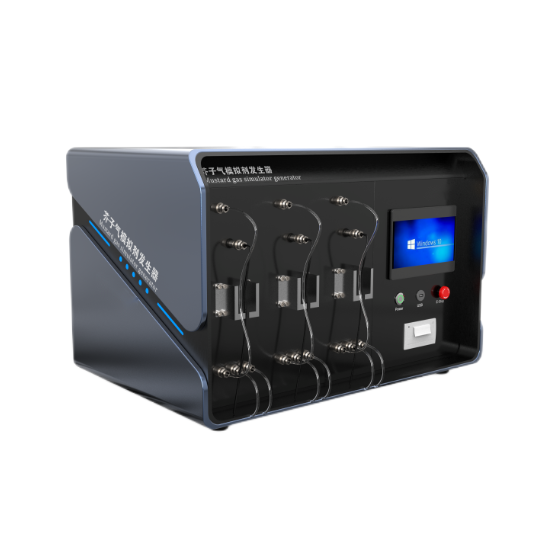

芥子氣模擬劑發生器

一、 係統核心組成：

滿足標準

GJB 2394-95  《透氣式防毒服防毒性能試驗方法對芥子氣“氣一氣”防毒時間的測定》

GJB 1750-93 《含炭透氣防毒服通用規範》

1.模擬劑儲存模塊

獨立容器:采用耐腐蝕材質（如316不鏽鋼）儲存模擬劑，配備液位傳感器

安全措施:惰性氣體覆蓋（如氮氣）防止氧化，泄漏報警裝置。

2.輸送係統

計量泵:高精度蠕動泵 （流量範圍0.1-100 mL/min）

3.濃度與流量控製

稀釋係統:通過質量流量控製器（MFC）調節載氣（如清潔空氣或氮氣）流量，稀釋模擬劑至目標濃度（0.1-10 mg/L）。

閉環反饋:實時濃度傳感器反饋調節泵速和載氣流量，在發生器端部有光度計實時濃度檢測，更好的實現閉環

4.釋放終端

多噴嘴設計:耐腐蝕噴頭，流量範圍10~100 L/min，支持擴散式或定向釋放（需與氣源配合）

5.控製係統

控製係統：PLC

操作界麵：12寸工控一體機，預設釋放模式、濃度、流量。

遠程操作: 支持計算機遠程監控和操作。

6．技術參數：

計量泵：高精度蠕動泵 （流量範圍0.1-100 mL/min）

質量流量控製器： 0~200 L/min

光度計：0~200mg/m³  （英國Casella）

流量計：10~100 L/min

壓力傳感器：0~600Kpa

溫濕度傳感器：0~100℃； 20~RH

電源： AC220V  50HZ

規格：600*400*350

二、校準

1）可定期通過激光散射光度計進行校準，可調節稀釋裝置進行調節輸出濃度

2）定期對管路進行氣密性檢測
