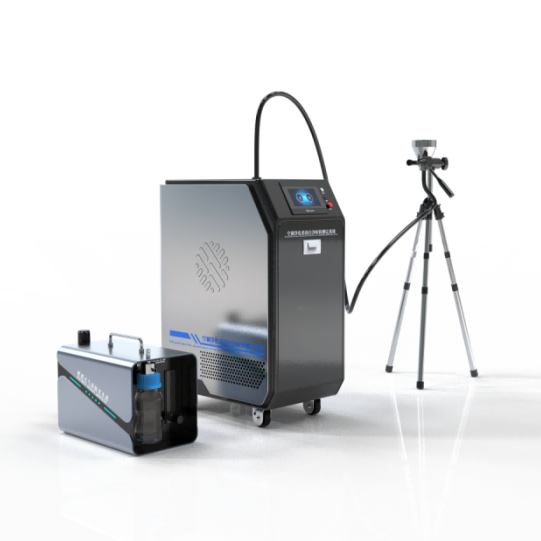

空調淨化係統自淨時間測定係統

一、概述：

空調淨化係統自淨時間測定係統產生顆粒後在一定時間內恢複到規定級別的自淨能力是空氣淨化係統最重要功能之一自淨時間的長短反應了空氣淨化係統清除塵埃粒子的能力。為保證該空氣淨化係統的自淨能力滿足生產工藝要求，對其自淨時間進行確認

二、測試標準

ISO 14644-3-2019 《潔淨室及相關受控環境標準-第3部》

三、技術參數

控製係統：PLC

操作界麵：7寸彩色觸摸屏

粒子計數器：采樣流量28.3L/min  靈敏度：0.3μm，

稀釋器：100:1

氣溶膠發生器：PAO或DOP等標準氣溶膠

 測試時間：0~99min99s 計時精度：±1s 可設置

電源：AC220V 50HZ

尺寸：外形尺寸：350毫米

四、采樣布局：

1）采樣點布局:工作區高度（0.8-1.2米）設置多點監測，消除氣流不均影響。

2）發煙位置：離地高度≥1.8m，確保空間均勻分布。

3）係統響應時間:設備自淨完成時間≤5分鍾，避免背景幹擾。

4）環境適應性:溫度15-25°C，濕度30-60%RH，保障設備穩定性。

五、數據有效性標準：

濃度判定:連續3次采樣值均（jun1）≤設計濃度，方認定達標

時間記錄精度‌：時間戳分辨率≤1秒，確保自淨時間計算精確到秒級‌

 配置

主機一台

說明書1份

保修卡 1份

合格證1份

扳手1套
