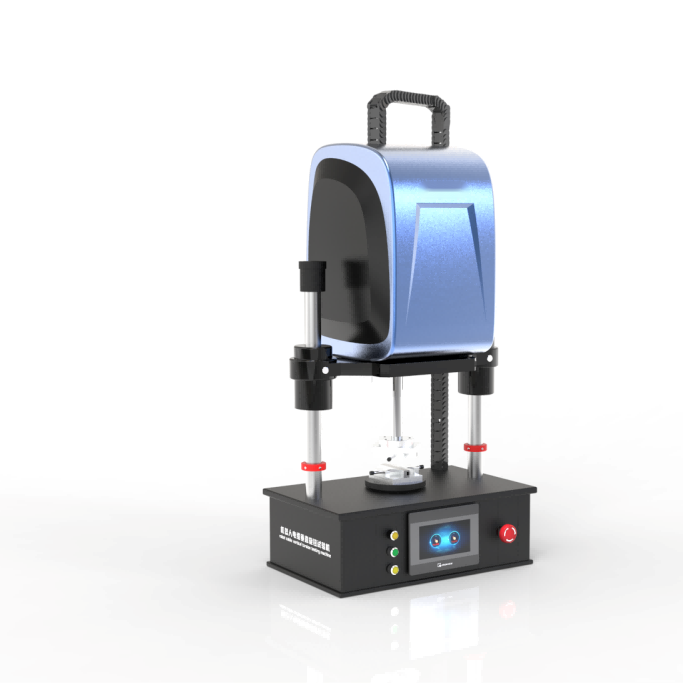

電源線拉力扭轉測試機、扭力強度試驗機 全自動扭轉疲勞試驗機

在電線電纜的生產與質量控製中，拉力扭轉試驗是評估線材機械性能的核心環節。從家庭用電線到工業控製線，電線的抗拉強度和抗扭性能直接關係到用電安全與設備穩定性。

檢測原理：

電線拉力扭轉試驗通過模擬實際受力場景綜合評估線材性能。拉力試驗讓電線經曆彈性、塑性變形至斷裂，測抗拉強度等；扭轉試驗模擬扭曲，測抗扭次數等。二者結合獲取關鍵參數，為線纜設計與工藝優化提供依據。

測試標準：

國內標準：GB/T 2951.11-2020

國際標準：IEC 60811-1-2:2020

德國萊茵標準：TÜV 2PFG 2577

儀器優勢

試驗機通過功能集成與細節優化，成為行業優選設備：

雙軸加載係統：同步實現拉力（10N-20kN）與扭矩（0.1N・m-50N・m）的精準控製，支持單軸獨立測試及複合加載模式，適配從細徑通信線纜到中型電力電纜的檢測需求；

柔性夾持設計：配備矽膠防滑夾具，夾持力均勻性誤差＜3%，既能穩固固定試樣，又可避免損傷絕緣層表麵，尤其適合薄壁線纜檢測；

高精度傳感係統：力值測量精度 ±0.5% FS，扭矩分辨率 0.01N・m，搭配高速數據采集模塊，實時捕捉 0.01mm 級位移變化與 0.1° 級扭轉角度；

智能操作界麵：7 英寸觸控屏支持 GB、IEC 等多標準參數預設，自動生成拉力 - 位移、扭矩 - 角度曲線，試驗報告可一鍵導出 Excel/PDF 格式，支持掃碼追溯原始數據。

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

測試項目：扭力和拉力

拉力傳感器：0-20kn，精度0.5%可選擇其他量程

扭力傳感器：30N・m ，精度0.05%

夾具：根據客戶需要選擇其中一款

外形尺寸：530*540*780mm；

測試流程：

1.拉力試樣：截取 500mm 線纜，兩端剝離 100mm 絕緣層，導體端加裝金屬端子（防止夾持端斷裂），用記號筆標記 100mm 標距線；

扭轉試樣：截取 200mm 線纜，標距間距 100mm，絕緣層表麵輕塗一層滑石粉（減少扭轉時的摩擦幹擾）；

2. 儀器校準：

每周力值校準：使用標準砝碼對拉力傳感器進行三點校準（20%、50%、80% 量程），確保誤差≤±0.5%；

每月扭矩校準：通過扭矩扳手驗證扭轉係統，30N・m 以下量程誤差≤±1%，30N・m 以上≤±0.5%；

避坑提示：校準前需預熱儀器 30 分鍾，待電機溫度穩定後再進行操作，避免溫升導致精度漂移。

3. 試樣安裝：

拉力試驗：將試樣垂直裝入上下夾具，確保導體端子完全嵌入夾具凹槽，預加載 5% 額定力（如 100N 線纜預加載 5N），觀察力值曲線平穩無波動則表示夾持到位；

扭轉試驗：固定試樣一端，另一端夾入扭轉夾具，調整標距至 100mm±0.5mm，手動輕拉線纜確保自然垂直無彎曲；

設備優勢：SHK-A101 的自動對中功能，可將試樣軸線與加載方向偏差控製在 1° 以內，減少偏心載荷對試驗結果的影響。

4. 參數設定：

拉力試驗：普通 PVC 絕緣線纜：加載速率設為 250mm/min，斷裂判定為力值下降至峰值的 80% 時自動停機；高彈性橡膠線纜（如機器人電纜）：加載速率調整為 50mm/min，避免快速拉伸導致數據失真。

扭轉試驗：扭轉速率設為 1 轉 / 秒，采用順時針 180°+ 逆時針 180° 循環扭轉（模擬實際使用中的雙向受力）；終止條件可根據標準選擇 “扭轉 200 次” 或 “扭矩衰減 30%”，優先以線纜斷裂為判定依據。

5. 試驗運行：

實時觀察雙軸曲線：當拉力曲線出現平台區（屈服點）時，同步記錄扭矩曲線是否出現異常波動，判斷導體與絕緣層是否協同變形；異常處理：若試樣在夾持端（非標距段）斷裂，需檢查夾具夾持力是否均勻或端子安裝是否到位，重新製備試樣測試；安全保護：設備配備過載保護功能，拉力超量程 110%、扭矩超量程 120% 時自動停機並聲光報警，保障操作安全
