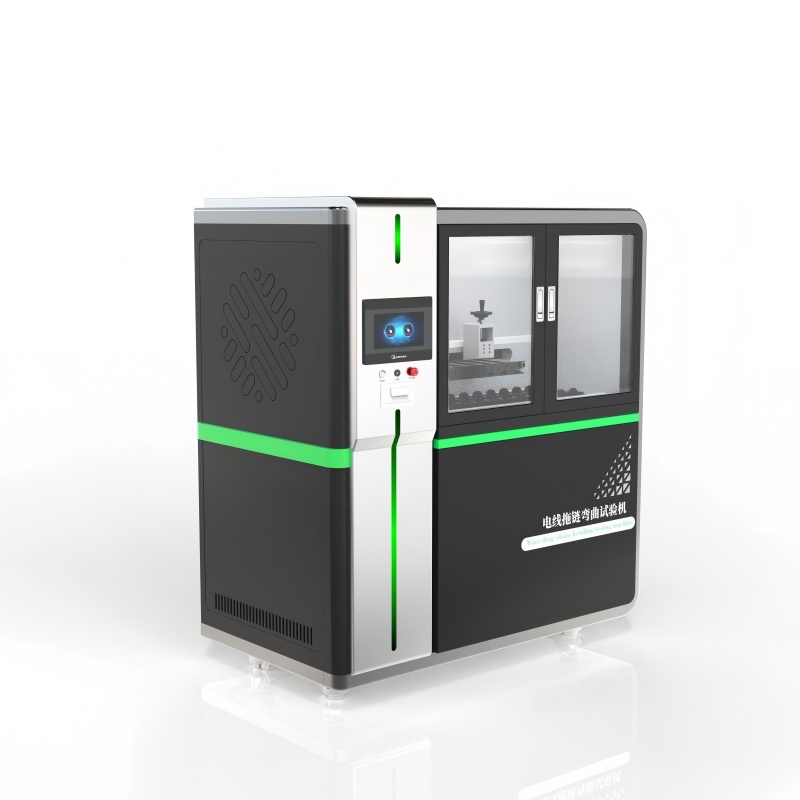

拖鏈線往複壽命試驗機、柔性電纜反複彎曲疲勞試驗機、電線拖鏈彎曲試驗機

主要用途

模擬拖鏈及柔性電纜的使用工況，通過不斷的往複運動，完成拖鏈和柔性電纜的柔軟度試驗和疲勞壽命試驗。用於TUV、VDE、UL等高柔性電纜檢測要求。機台結構為水平雙翼式組合結構，主要用於檢測線纜在拖鏈的帶動下，經反複高速U型彎折測試後是否發生短路，及絕緣護套是否有龜裂、破損或其它異常現象。以檢測金屬線材在反複高速U型彎折測試中承受塑性變形的性能和顯出來的缺陷。

應用領域

適用於拖鏈電纜、拖鏈、其他柔性電纜、電源線、漆包線、電纜線絕緣絕緣護套的耐卷繞、彎曲次數測試。

執行標準

TUV：2 PfG 2577/07.19 Requirements for Cables used in Robot System、UL：RP 5770 Recommended Practice for evalsuating Cables for Use in Repeated Flexing Applications、

VDE-PB-002 2:2018-07 Classification of flexible Industrial Cables、CRIA：0003-2016、TICW：21-2019、

技術參數

控製係統：PLC;

操作界麵：彩色7寸觸摸屏，中英文切換；

工位：雙工位，可選擇其他工位；

次數設定範圍：觸摸屏上0-999999次任意設定

速度設定範圍：0~180m/min無級變速；

測試行程：0-1200mm可調(可定做其他規格)

最多可測芯線數量：可進行1-50芯電線電纜柔軟度試驗；

專用夾具：可根據線纜的直徑與拖鏈的尺寸（寬度40mm~150mm），調整彎折半徑，同一拖鏈內采用專用隔片將線纜限製在固定位置

外形尺寸長2040mm,寬880mm,高1460mm

電源AC220V(110V),50Hz，3500VA
